厚銅

厚銅バスバー基板・コイル基板カタログをダウンロードする

大電流用途で使用されているバスバー・厚銅コイルを基板化しました。
基板化することにより、高い絶縁性を実現し、当社の特殊技術により、IGBT等の部品が実装できる立体構造の製品を実現しました。
長さ方向も、最大1,000mmまで対応します。

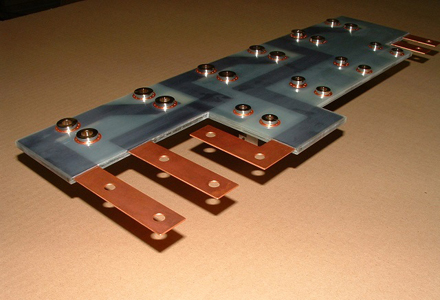

  • 厚銅バスバー基板・コイル基板
  • 厚銅バスバー基板・コイル基板

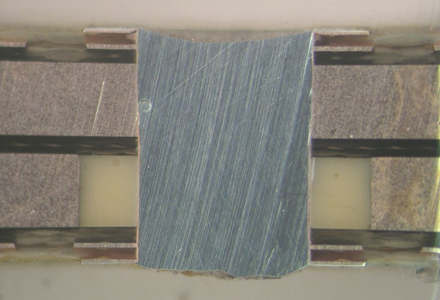

  • 厚銅バスバー基板断面図

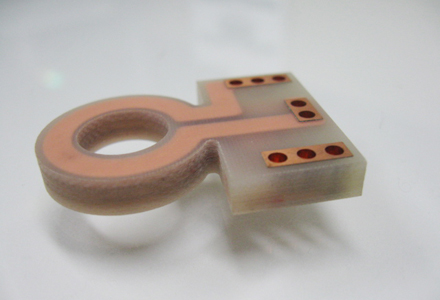

厚銅コイル基板

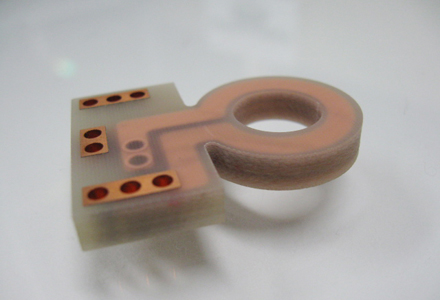

  • 厚銅コイル基板
  • 厚銅コイル基板

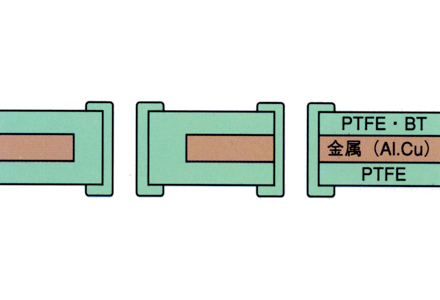

金属コア基板

・優れた放熱効果
・寸法安定性

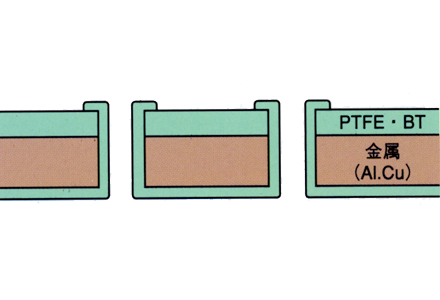

  • 金属ベース基板
  • 金属ベース基板

金属ベース基板

・優れた放熱効果(高密度設計・多層化が可能)
・EMI対策

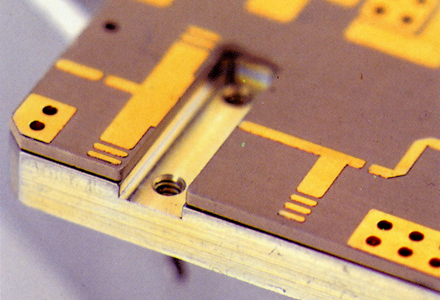

  • 金属ベース基板
  • 金属ベース基板

水平基板

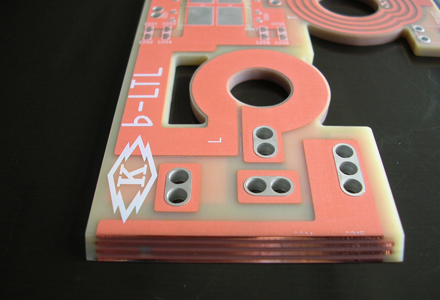

厚銅水平基板(♭-LTL)

大電流用途の厚銅回路を、樹脂部分に埋め込み、基板表面の水平化を実現しました。
これにより、いままで厚銅回路では技術的に難しかったソルダーレジスト印刷や、表面実装部品の実装などが容易に行える環境を整えました。

  • 水平基板
  • 水平基板
  • 水平基板

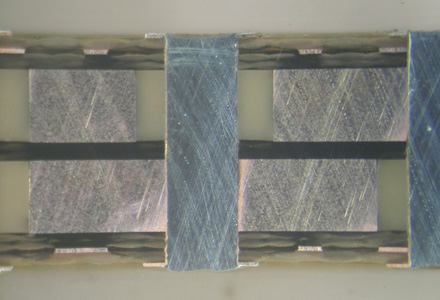

  • 厚銅水平基板断面図

生産可能導体幅と許容電流について

※スルーホール部は考慮しておりません。

導体厚(μm) 導体幅(μm) 許容電流(A)
105 120 0.36
175 175 0.87
210 210 1.26
300 300 2.57
400 400 4.57
500 500 7.00
800 700 16.00
1,000 1,000 28.57
1,200 1,200 41.14
